海岸保全施設において周辺環境に配慮した、経済性、施工性、安全性に優れた製品·工法の開発、普及に取り組んでいます。

環境保全型 根固·被覆ブロックオルサーブロック

オルサーブロック
  • 特長
  • 用途
  • 施工例
  • 形状寸法
  • その他

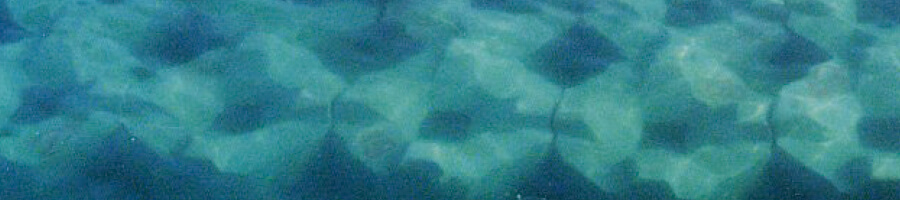

特長

FEATURE

オルサーブロック形状
  • 高い安定性

    大きな凸脚部高を上下に持ち、大きな中央開口部を有するので、波の吸引揚圧力を著しく低減減殺するのでKD値も15と高く、安定性に優れた構造です。

  • 優れた経済性と団積可能なブロック

    型枠が対象形の単純構造で、平面的に正八角形のため据付の方向性がありません。また、上下対称な突起構造なので、施工性、経済性に優れ、段積み施工も可能なブロックです。

  • 自然環境·生物環境の保全

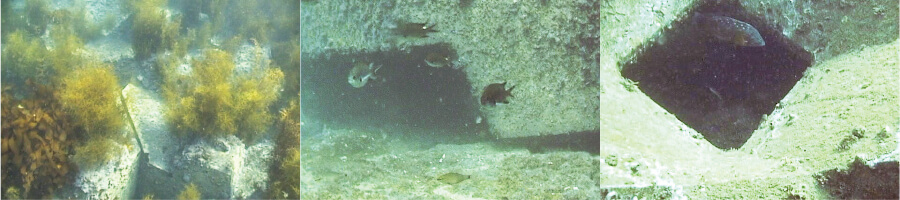

    高さのある脚部と魚の棲める大きな中央開口空間があるので、ブロック全体の通水性が良く、水産生物の蝟集·生息環境を維持保全できます。また、浮遊物が堆積しづらい適度な傾斜溝を有する溝型は、稚貝の保護育成効果もあります。

オルサーブロック

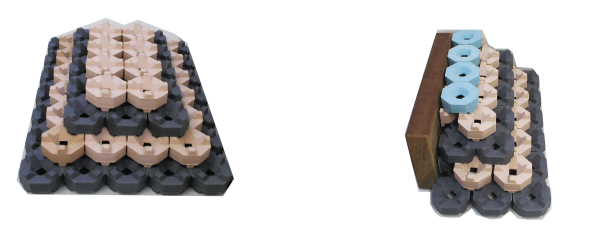

配置の例

オルサーブロックは、以下のような段積利用も可能です。

オルサーブロック

用途

USEFULNESS

  • 海岸保全施設

    • 根固工
    • 突堤工
    • 離岸堤工
    • 人工リーフ工
    • 緩傾斜護岸工
    • 砂防堤工
  • 港湾·漁港施設

    • 混成堤基礎マウンド被覆工
    • 緩傾斜堤被覆工
    • 根固工
  • 河川·砂防施設

    • 根固工
    • 護床工
    • 水制工
    • 水叩工
    • 導流堤工
  • 水産施設

    • 漁礁工
    • 囲礁工
    • 漁場造成工
    • 潜堤工
    • 消波堤工
オルサーブロック

形状寸法

SIZE

標準タイプ
標準タイプ

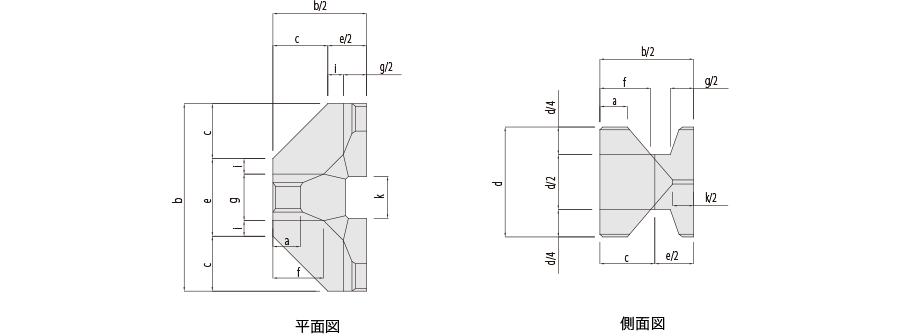

半割タイプ
半割タイプ

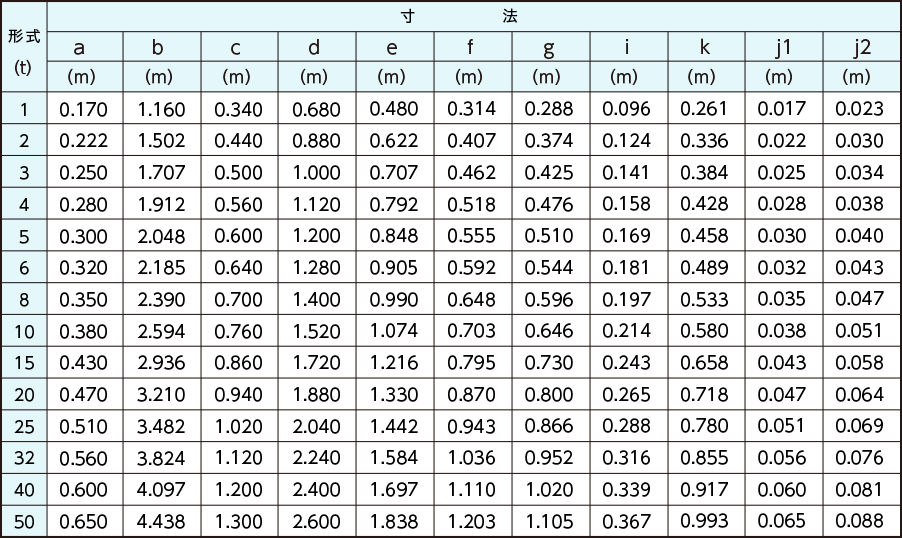

寸法表
寸法表

その他

OTHER

  • 1) 各形式の設計諸元、安定係数、配置断面寸法等はパンフレットに掲載されています。
  • 2) ブロックの単体図、標準作ヤード配置図は形式を決めてからメール等で問い合わせ下さればデータをメールで返信します。
  • 3) 施工計画に必要な脱枠強度等の資料も、形式を決めてからメール等で問い合わせ下さればデータをメールで返信します。
